Luftuj Vyústka VZT pro rekuperaci se světlem LUFTOMET LUMEN plast kruh černý lesk Horká Nabídka

Větrá a svítí,  balení Single Pack – vše co potřebujete v jednom balíčku

Produktová řada vyústek s označením LUFTOMET® Lumen je speciálně dimenzovaná jako koncový interiérový prvek větrání s centrální ventilační rekuperační jednotkou. Lze jej použít v rodinných domech, bytech a malých provozovnách.  Zajišťuje přívod a odvod vzduchu s malými tlakovými ztrátami a výbornými hlukovými parametry. LUFTOMET® Lumen nejen větrá, ale i SVÍTÍ.

• skvělý moderní design
• funkce vzduchotechnické vyústky – přivádí nebo odvádí vzduch (neobsahuje ventilátor)
• funkce světla – svítí díky integrovanému 12V LED modulu
• snadná montáž zděře i designové talíře na zděř (neodymové magnety)
• unikátní řešení připojení k vodičům (servis bez kontaktu s vodiči)
• těsné a tiché řešení
• nízká tlaková ztráta
• vhodné pro rezidenční větrání
• vhodné pro potrubí SPIRO (i tvarovky) nebo pro stropní boxy systému 75 nebo 90 mm

LED modul

Designový pohledový talíř obsahuje stmívatelný LED modul napájený 12 V (vodiče a trafo nejsou součástí balení), který nabízíme ve třech teplotách chromatičnosti.

Charakteristika LED modulu

Balení neobsahuje transformátor.

Design

Precizní provedení a skvělý design předurčuje všechny typy našich koncových elementů vzduchotechniky s názvem LUFTOMET® k tomu, že na tuto technickou část Vašeho interiéru budete náležitě pyšní. Tento designový prvek přinese do Vašeho interiéru nejen čerstvý vzduch, ale i originalitu, na kterou se rádi podíváte.

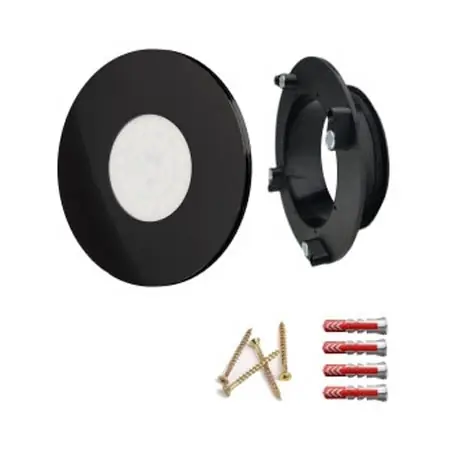

Obsah balení

Montážní rámeček

Unikátně řešená zděř je vyrobena z materiálu ABS a PETG. Těsnící guma je vyrobena z EPDM. Zděř obsahuje čtyři neodymové magnety.

Pro LUFTOMET® Lumen je montážní rámeček vyráběn pro potrubí velikosti 100 a 125 mm.

Výhody montážní rámečku (zděře)

1) EPDM guma pro dokonalou těsnost a snadnou montáž – zděř je po sundání těsnící gumičky vhodná i pro montáž přímo do SPIRO tvarovek

2) kotvení zděře – kotví se pomocí čtyř vrutů přes sádrokarton do boxu s lemem nebo do natloukací hmoždinky. Vruty jsou dokonale skryty uvnitř „kapičky“ na spodní straně zděře a jsou dostatečně vzdáleny od hrany otvoru v sádrokartonu

3) kotvení designového talíře – elegantní a snadné řešení pomocí čtyř neodymových magnetů, které vedou i proud do LED modulu (řešení chráněno Úřadem průmyslového vlastnictví)

4) vybrání pro schování vodičů+jednoduchá svorkovnice pro zapojení vodičů pomocí vidličkových konektorů

5) bezpečné uchycení designového pohledového talíře díky aretačním výstupkům a slyšitelnému dvojitému kliknutí

Pohledový talíř Lumen

Je osazen ze zadní strany dvěma kovovými protikusy, které převádí proud z magnetů do zabudovaného LED modulu.  LED modul je vyměnitelný a stmívatelný. Výrobek je určen do základního vnitřního, čistého a suchého prostředí bez chemických látek, v okolí nesmí být jiný velký zdroj magnetismu.  Doporučená okolní teplota je v rozmezí 10-40 °C , relativní vlhkost 20- 80%, teplota dopravovaného vzduchu 10 °C až +40 °C.

Rozměry

Materiály a péče o designové talíře LUFTOMET® Lumen

Čistěte pomocí lehce vlhkého hadříku bez chemických látek.
Skladujte v teplotě 10-40° C, relativní vlhkost 20-80 % bez přímého slunečního záření. V případě skladování v neoriginálních krabicích je nutné prokládat jednotlivé talíře, nejlépe korkem. Jinak hrozí poškrábání.

LL-P-….. PLEXISKLO:  Chraňte před poškrábáním. S talířem manipulujte pomocí textilních rukavic, otírejte antistatickou textilií.

LL-W-….. DŘEVO: Každý kus je originál a liší se kresbou, tvarem, trhlinami a žíháním, proto se nemusí zcela shodovat s vyobrazeným vzorkem. Dřevo je pečlivě sušené. Vznik dalších prasklin a změny kresby a barevnosti závisí na prostředí a jsou přirozenou charakteristikou materiálu. Sluneční záření může způsobit změnu odstínu. V případě použití v extrémně vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce.

LL-C-….. BETON: Každý kus je originál, proto se nemusí zcela shodovat s vyobrazeným provedením. Sluneční záření může způsobit změnu odstínu. V případě použití ve vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce. Při manipulaci zabraňte kontaktu s mastnotou a jinými nečistotami. Používejte čisté textilní rukavice. LUFTOMET® z betonu není určen pro vertikální montáž (na stěnu), tuto instalaci konzultujte s výrobcem/dodavatelem.

Servis

Díky unikátnímu vedení proudu přes magnety není nutné zděř demontovat ani při čištění vzduchovodů, ani při výměně LED modulu. Koncový uživatel tak nikdy nepřichází do kontaktu s kabeláží. Po sejmutí designového talíře ze zděře je pro čištění vzduchovodu připraven kompletně volný průřez.
Řešení splňuje nejvyšší nároky na design i funkcionalitu (pevnost, těsnost, snadné kotvení atd.)

Volitelné příslušenství

1) Deflektor pro LUFTOMET 95 stupňů bílý nebo černý

2) Filtrační set do zděře LUFTOMET

3) Transformátor 12V pro 1-5 ks nebo 6-10 LUFTOMET Lumen

4) Stmívač jednobarevný pro LUFTOMET Lumen

5) Vidličkový konektor pro Lumen set 2ks

6) Náhradní LED modul LUFTOMET module 7W

7) Regulátor průtoku s tlumícími účinky PF 100, 125, 160 mm

Designové talíře čistěte dle návodu.


*** Technické LUFTOMET® Lumen řešení je chráněno užitným vzorem***
*** Design LUFTOMET® Lumen chráněn pomocí EUPIO- Registered Community Design***

Video: Balení Single Pack LUFTOMET Lumen obsahuje

Video: LUFTOMET designové portfolio

Video: Montážní návod varianta A – SPIRO, boxy bez límce atd.

Video: Montážní návod varianta B – stropní box s límcem napojený na 75 nebo 90 mm potrubí
